Was ist der sd-Wert?
Der sd-Wert, auch wasserdampfdiffusions-Äquivalente Luftschichtdicke oder einfach Sperrwert genannt, ist wichtig in der Bauphysik. Er zeigt, mit welcher Sperrwirkung Materialien bzw. Rohstoffe oder Beschichtungen Wasserdampf zurückhalten. Er zeigt, wie dick eine Luftschicht sein muss, um den gleichen Widerstand wie ein Baumaterial zu bieten.
Kurz gesagt, er beschreibt, wie gut ein Material Wasserdampf abwehrt. Dies schützt Bauteile vor Feuchtigkeit bzw. Folgen dieser und ist bei der Planung und Renovierung wichtig.
Ein niedriger sd-Wert bedeutet, dass Wasserdampf in gebremster Form durchgelassen wird. Ein hoher sd-Wert hält Wasserdampf effektiv ab. Das ist wichtig für Feuchtigkeitssperren, wie Dampfsperren oder Dampfbremsen, in Dächern, Wänden und Böden.
Dampfdiffusion ist ein Prozess, bei dem Wasserdampf durch poröse Stoffe wandert. Dieser Prozess wird von Materialeigenschaften, Temperatur und Luftfeuchtigkeit beeinflusst.
Wichtige Erkenntnisse
- Der sd-Wert ist ein Maß für die Wasserdampfdurchlässigkeit von Materialien/Rohstoffen.
- Er wird in Metern (m) angegeben und beschreibt die Dicke einer Luftschicht mit gleichem Diffusionswiderstand.
- Ein niedriger sd-Wert bedeutet eine hohe Wasserdampfdurchlässigkeit, ein hoher sd-Wert eine geringe bzw keine Durchlässigkeit.
- Der sd-Wert ist entscheidend für die Wahl des Feuchtigkeitsschutz in Gebäuden und beschreibt die Funktionalität von Dampfsperren bzw. Dampfbremsen.
- Baumaterialien mit unterschiedlichen Sperrwerten werden je nach Anforderungen des Projektes eingesetzt.
Bedeutung für den Bausektor
Einge gute Abdichtung hilft Feuchtigkeitsprobleme zu vermeiden und zu lösen. Fachleute wählen über den sd-Wert die richtige Dampfsperre bzw. Dampfbremsen für Gebäudehüllen aus. Dazu ist grundsätzlich anzumerken, dass Wasserdampf nur dann die Neigung hat, durch Feststoffe zu wandern, wenn auf beiden Seiten der Schicht eine unterschiedlich hohe Wasserdampfkonzentration vorliegt. Herrscht zum Beispiel innen eine höhere Wasserdampfkonzentration (eine höhere Luftfeuchtigkeit) als außerhalb des Raumes, dann werden die gasförmigen Wassermoleküle versuchen, durch die Wand hindurch auf die Seite mit der geringeren Konzentration zu „wandern“. Dieser Vorgang wird als Diffusion bzw. Wasserdampfdiffusion bezeichnet. Ihm zugrunde liegt die natürliche Neigung von Gasen, innerhalb eines abgeschlossenen Systems stets einen Ausgleich vorhandener Konzentrationsunterschiede anzustreben.
In der Bauphysik ist dies relevant, da damit beschrieben wird, wie Werkstoffe Feuchtigkeit durchlassen oder aufnehmen. Das beeinflusst den Feuchteschutz und die Wärmedämmung von Gebäuden.
Ein niedriger sd-Wert bedeutet, dass Material Feuchtigkeit aufnimmt. Ein hoher sd-Wert zeigt, dass der Stoff weniger Feuchtigkeit aufnimmt. Das hilft, das Raumklima zu verbessern und Schäden durch Feuchtigkeit bzw Schimmel zu verhindern.
Der sd-Wert wird in Metern (m) gemessen. Er kann durch Messung oder Berechnung gefunden werden. Die Berechnung beruht auf Materialdichte, Porosität und Diffusionskoeffizienten. Moderne Methoden ermöglichen eine genaue Berechnung für bessere Produkte.
Die richtige Dampfsperre mit dem passenden Sperrwert ist wichtig für die Wärmedämmung. So kann man Kondensation und Schimmelbildung im Wand-/Dachaufbau vermeiden. Desweiteren beeinflusst dies Energieeffizienz und den Komfort eines Bauwerks. Denn Feuchteschutz, Wärmedämmung und andere Faktoren müssen aufeinander abgestimmt sein.
Die Rolle von Dampfbremsen/-sperren im Bauwesen
Eine Dampfbremse oder Dampfsperre ist beim Dämmen eine wichtige Komponente. Wird sie vergessen oder nicht luftdicht oder an eine falsche Stelle verlegt, kann es zu Feuchteschäden bzw. Schimmel kommen. Beide erfüllen eine ähnliche Aufgabe, dennoch unterscheiden sie sich in Eigenschaften und Einsatzgebieten. Produkte wie diffusionsoffene Folien werden ebenfalls verwendet. Meistens bei unbeheizten Räumen im Dachbereich.
Der Vergleich des Sperrwertes hilft, die richtige Wahl zwischen Dampfsperre und Dampfbremse zu treffen.
Eigenschaften einer Dampfsperrfolie

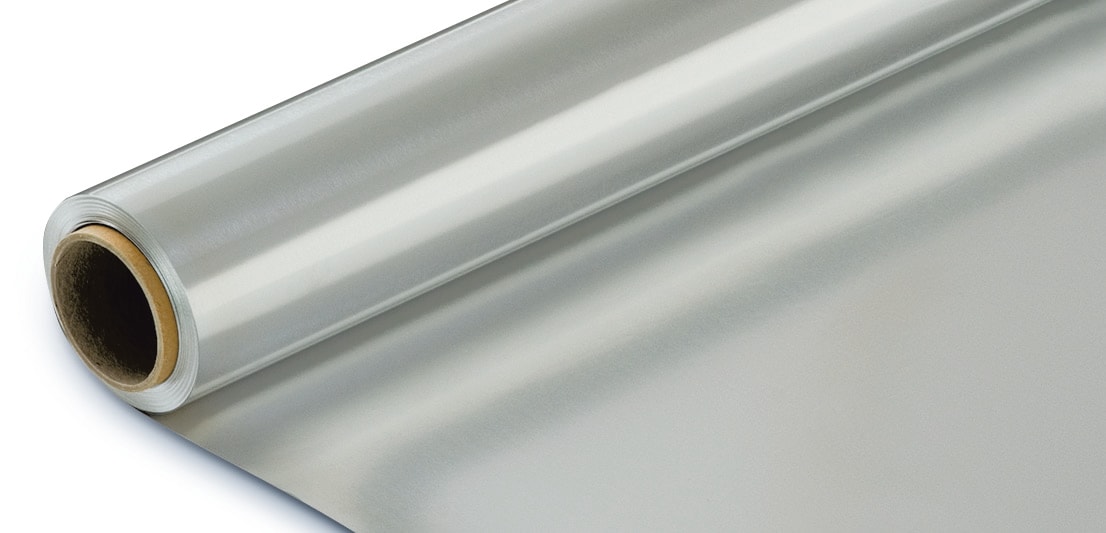

Dampfsperrfolien haben einen sehr hohen sd-Wert von mindestens 1500 Metern. Sie stoppen Wasserdampf vollständig. Sie gelten damit als Dampfdiffusionsdicht.
Beispiele für Dampfsperren sind Aluminiumfolien oder Verbundfolien.
Eigenschaften einer Dampfbremse
Dampfbremsen haben einen niedrigeren Sperrwert, meist zwischen 0,5 und 250 Metern. Sie sind weniger dicht, aber ermöglichen kontrollierte Feuchtigkeitsübergänge. Dampfbremsen ermöglichen die Austrocknung von Baustoffen.
Der sd-Wert bei verschiedenen Baumaterialien
Baumaterial | sd-Wert (m) |
Holz | 50 |
Beton | 50 – 100 |
Gipskarton | 5 – 10 |
Mineralwolle | 1 |
Polystyrol-Hartschaum | 60 – 150 |
Wie die Tabelle zeigt, haben verschiedene Werkstoffe unterschiedliche sd-Werte. Dieser Werte beschreibt, wie gut Wasserdampfdiffusion verhindert wird. Stoffe mit niedrigem sd-Wert, wie Mineralwolle, lassen Feuchtigkeit leicht passieren. Im Gegensatz dazu bietet Polystyrol-Hartschaum eine stärkere Dampfbremsfunktion.
Bei der Planung von Bauten muss man diese Eigenschaften genau beachten. So kann man Schäden wie Schimmel verhindern, welche insbesondere bei Dämmung und Mauerwerk schwerwiegende Auswirkungen haben können.

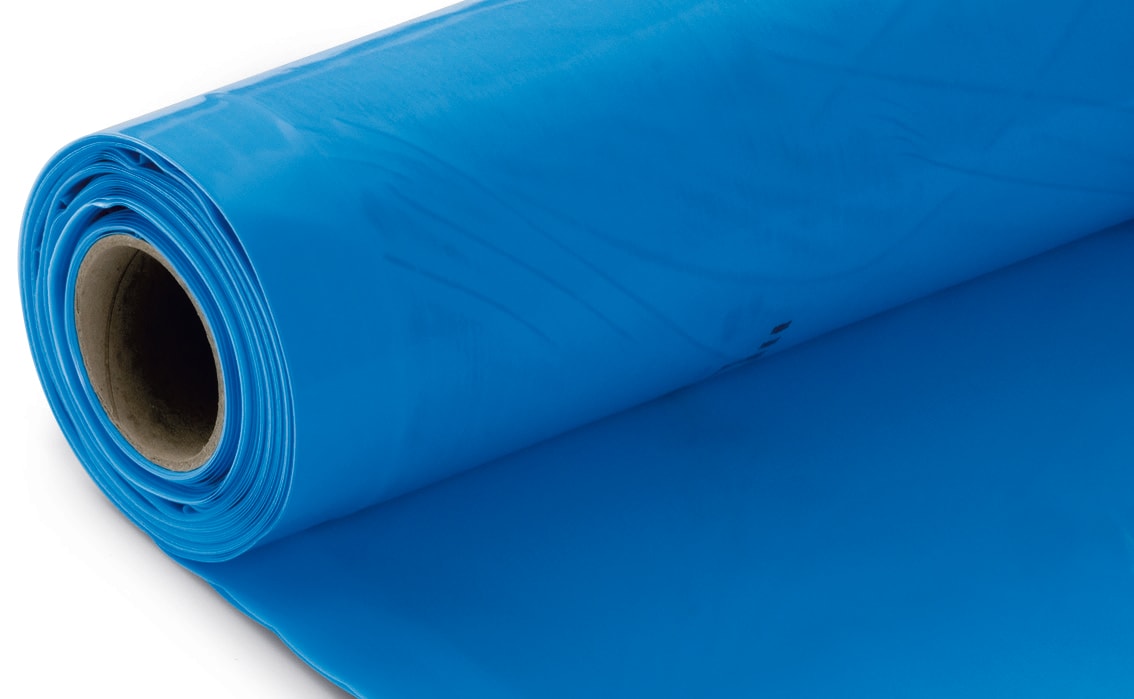

Kunststofffolien als Dampfsperre oder Dampfbremse
Kunststofffolien, insbesondere PE-Folien sind in der Baubranche sehr beliebt. Sie helfen, Feuchtigkeit und Klima in Bauwerken zu kontrollieren. Dampfbremsfolien aus PE variieren in ihrem Sperrwirkung. Dieser hängt von Rohstoff, Stärke, Zusatzstoffen und Herstellung ab.
PE-Folien mit hohem Sperrwert werden in der Regel beim Dachausbau, Außenwänden und Kellern verwendet. Sie vermindern den ungeplanten Feuchtigkeitseintritt in die Dämmung.
Anforderungen an eine Dampfsperre im Dachaufbau
Die Dampfsperre ist eine unterhalb der Wärmedämmung angebrachte Schicht, die verhindern soll, dass Feuchtigkeit in die Dämmschicht eindringt. Eine durchfeuchtete Wärmedämmschicht hätte nicht nur einen verminderten Wärmedämmwert, sondern auch ein erhöhtes Risiko der Schimmelbildung als Resultat.
Je nachdem, welches Dach es ist und wie es gebaut ist, braucht man unterschiedliche sd-Werte.
Dachtyp | Erforderlicher Sperrwert | Beispiele für geeignete Werkstoffe |
Steildach | 2 – 1500 m | PE-Folien, Folien auf Vliesbasis etc. |
Flachdach | 10 – 4000 m | Aluminiumfolien, hochdichte Polyethylenfolien |
Die richtige Wahl und Anwendung von Dampfsperren oder Dampfbremsen ist deshalb sehr wichtig. Sie verbessern die Effektivität und Haltbarkeit der Dämmung sowie die Haltbarkeit eines Objektes. Deshalb ist eine richtige Montage mit einem einwandfreien Systemaufbau wichtig, um Schäden zu verhindern.
Messung und Bestimmung des Sperrwerts
Es gibt verschiedene Prüfverfahren für die sd-Wert Messung von Baustoffen. Diese Verfahren sind nach DIN-Normen standardisiert. Sie sorgen dafür, dass die Ergebnisse zuverlässig und vergleichbar sind.
Eine Prüfungsmöglichkeit ist die Feuchte-Kammer-Prüfung. Dabei werden Materialproben mit einer bestimmten Feuchtigkeit beaufschlagt. Der Wasserdampfdurchgang wird dann gemessen, um den sd-Wert zu ermitteln.
Es gibt auch andere Methoden wie die Taupunkt-Methode oder die Permeabilitätsmessung (elektrolytische Messung). Diese werden je nach Werkstoff und Anwendung ausgewählt.
Die deutsche DIN 4108 (Teil 4: „Wärme- und feuchteschutztechnische Bemessungswerte“) oder die europäischen DIN EN ISO 10456 geben Auskunft über die Bemessungswerte verschiedener Baustoffe.
Die Dampfsperrwert-Bestimmung folgt strengen DIN-Normen. Diese Normen garantieren einheitliche und objektive Ergebnisse.
Messverfahren | Norm | Beschreibung |
Feuchte-Kammer-Prüfung | DIN EN ISO 12572 | Bestimmung des Wasserdampf-Durchgangswiderstands über Messungen des Wasserdampf-Durchgangs |
Taupunkt-Methode | DIN 52615 | Bestimmung des Wasserdampf-Durchgangswiderstands über Messungen des Taupunkts |
Permeabilitätsmessung | DIN EN 1931 | Bestimmung des Wasserdampf-Durchgangswiderstands über Messungen der Permeabilität (elektrolytische Messung) |
Durch die standardisierten Prüfverfahren und DIN-Normen wird die sd-Wert Messung präzise und vergleichbar. So kann man die Leistung von Dampfsperren und -bremsen zuverlässig bewerten.
Typische Fehler bei der Dampfsperre
Die richtige Installation einer Dampfsperre ist sehr wichtig. Sie schützt vor Bauschäden durch Feuchtigkeit. Es gibt Fehler, die zu gravierenden Auswirkungen führen. Hier erfahren Sie, welche Fehler oft passieren und wie Sie verhindert werden können.
Eine falsche Verlegung oder Beschädigung der Dampfsperre / Dampfbremse kann Probleme verursachen: Feuchtigkeit kann in den Wandaufbau oder die Dachkonstruktion eindringen. Zu den häufigsten Fehlern gehören unzureichende Überlappungen, Risse, Löcher oder mangelnde Verklebung der Folien.
Ein weiterer Fehler ist die unsachgemäße Fixierung. Zum Beispiel mit Nägeln oder Schrauben. Dieses führt automatisch zu Schäden.
Um Bauschäden zu verhindern, ist sorgfältige Arbeit wichtig. Befolgen Sie die Empfehlungen des Herstellers. Bei Unsicherheiten sollten Sie sich von Experten beraten lassen.
Häufige Installationsfehler | Mögliche Folgen | Präventionsmaßnahmen |
Unzureichende Überlappung der Dampfsperrfolien | Eindringen von Feuchtigkeit | Sorgfältige Anbringung mit ausreichenden Überlappungen |
Risse oder Löcher in der Dampfsperre | Feuchtigkeitsschäden im nachfolgenden Bauteil | Vorsichtiger Umgang, Reparatur von Beschädigungen |
Unsachgemäße Fixierung mit Nägeln oder Schrauben | Undichtigkeit und Feuchtigkeitseintritt | Verwendung geeigneter Befestigungsmittel laut Herstellervorgaben |

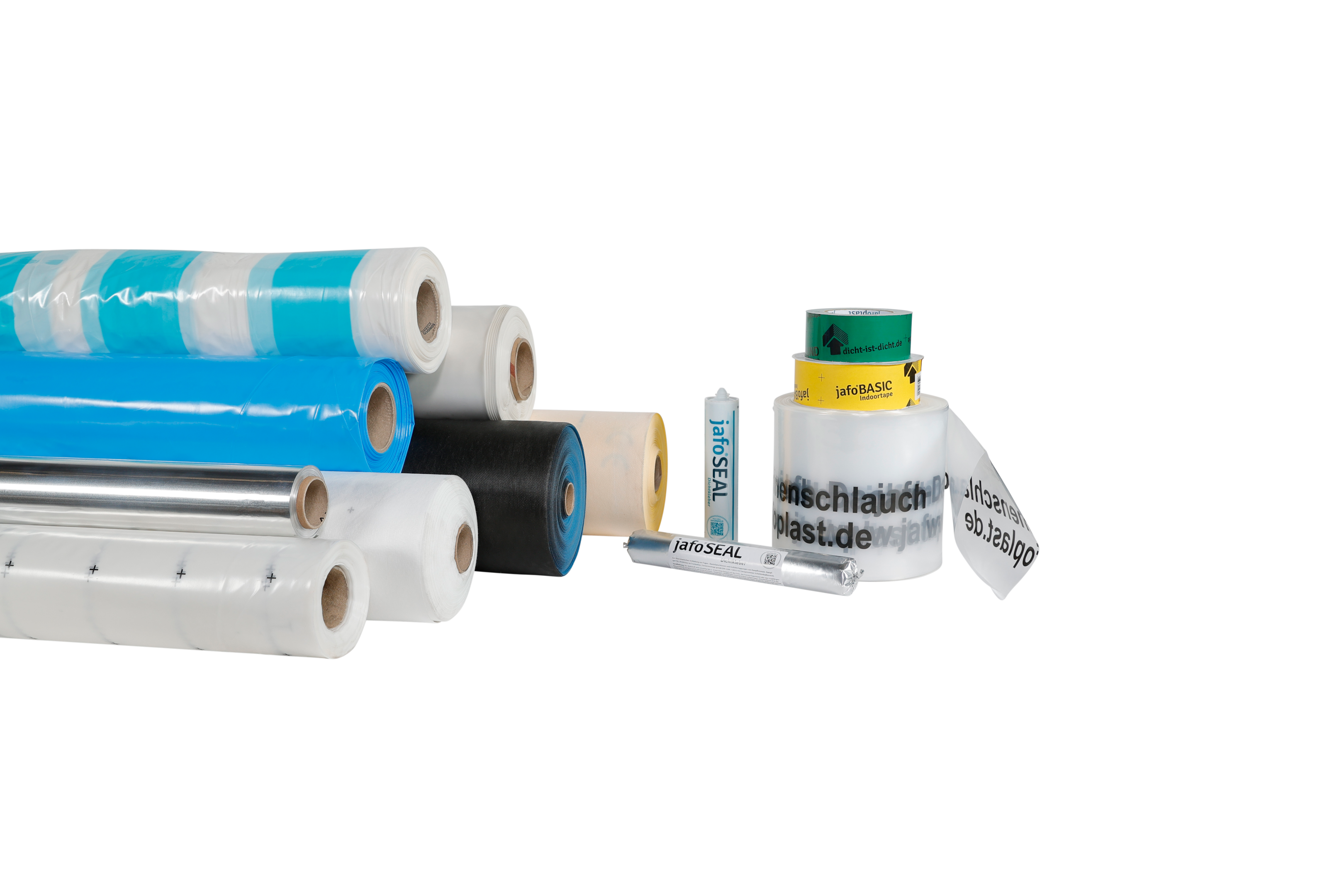

Praktische Anwendung und Verarbeitung
Die richtige Verlegung von Dampfsperren und Dampfbremsen ist sehr wichtig. Sie sorgt für die Effizienz und Langlebigkeit der Gebäudehülle. Es ist wichtig, alle Arbeitsschritte und Produkte genau abzustimmen.
Beim Einbau von Dampfsperren muss man darauf achten, dass sie faltenfrei sind. Sie sollten gut überlappen, besonders an den Stößen. Kleben und Verkleben der Nähte hilft, dass keine Durchlässigkeiten entstehen.
Beim Anschließen an Bauteile wie Fenster oder Türen sowie Anschlüsse an Dachdurchführungen ist auf eine richtige Montage zu achten.
Bei Dampfbremsen ist die Materialauswahl und Positionierung entscheidend. Je nachdem, für welches Bauteil diese gedacht sind, kommen verschiedene Folien zum Einsatz. Diese müssen sorgfältig montiert und verklebt werden.
FAQ
Was ist der sd-Wert?
Der sd-Wert misst, wie gut Baustoffe Feuchtigkeit abhalten. Er zeigt, wie dick eine Luftschicht sein muss, um den Gegenpool zu einem Baustoff zu sein. Er ist wichtig für den Schutz vor Feuchtigkeit und Schimmel in Gebäuden.
Wie wird der sd-Wert berechnet?
Man berechnet den sd-Wert aus dem Widerstand eines Werkstoffes Feuchtigkeit durchzulassen. Er wird in Metern gemessen. Je höher der sd-Wert, desto weniger Feuchtigkeit kann ein Material aufnehmen oder durchlassen.
Welche Rolle spielen Dampfsperren im Bau?
Dampfsperren sind wichtig, um Feuchtigkeitsschäden zu vermeiden. Sie stoppen den Eintritt von Feuchtigkeit aus der Luft in die Dachdämmung oder andere Feuchtigskeitsempfindliche Bauteile. So verhindern sie Schimmel und Schäden.
Was ist der Unterschied zwischen Dampfsperre und Dampfbremse?
Dampfsperren und Dampfbremsen sind unterschiedlich. Dampfsperren stoppen den Feuchtigkeitsdurchtritt. Dampfbremsen reduzieren den Feuchtigkeitsdurchtritt.
Welche sd-Werte haben verschiedene Baumaterialien?
Die Sperrwerte von Materialien sind unterschiedlich. Zum Beispiel: Holz hat ca. 50 m, Beton ca. 50 – 100 m. PE-Folien ca. 1 – 250 m. Je höher der sd-Wert, desto besser schützt das Material.
Wie unterscheiden sich PE-Folien hinsichtlich ihrer sd-Werte?
Die genauen Werte hängen von Stärke und Zusatzstoffen und Rohstoffqualtität ab.
Welche Anforderungen gelten für Dampfsperren im Dachaufbau?
Als Dampfsperre muss ein mind. sd-Wert von 1500 m vorliegen.
Wie wird der sd-Wert gemessen und bestimmt?
Man misst den Sperrwert nach festen Normen im Prüflabor bei einer zugelassenen Prüfstelle. Dazu zählen unter anderem DIN EN ISO 12572, DIN 52615 und die DIN EN1931.
Welche typischen Fehler können bei der Dampfsperre auftreten?
Fehlerhafte Verarbeitung bzw Beschädigungen während der Montage.
Wie werden Dampfsperren und Dampfbremsen korrekt verarbeitet?
Auf die richtige Überlappung und deren verkleben achten. Anschlüsse und Durchdringungen müssen ohne Öffnungen ausgeführt werden. So schützt man das nachfolgende Bauteil langfristig.
